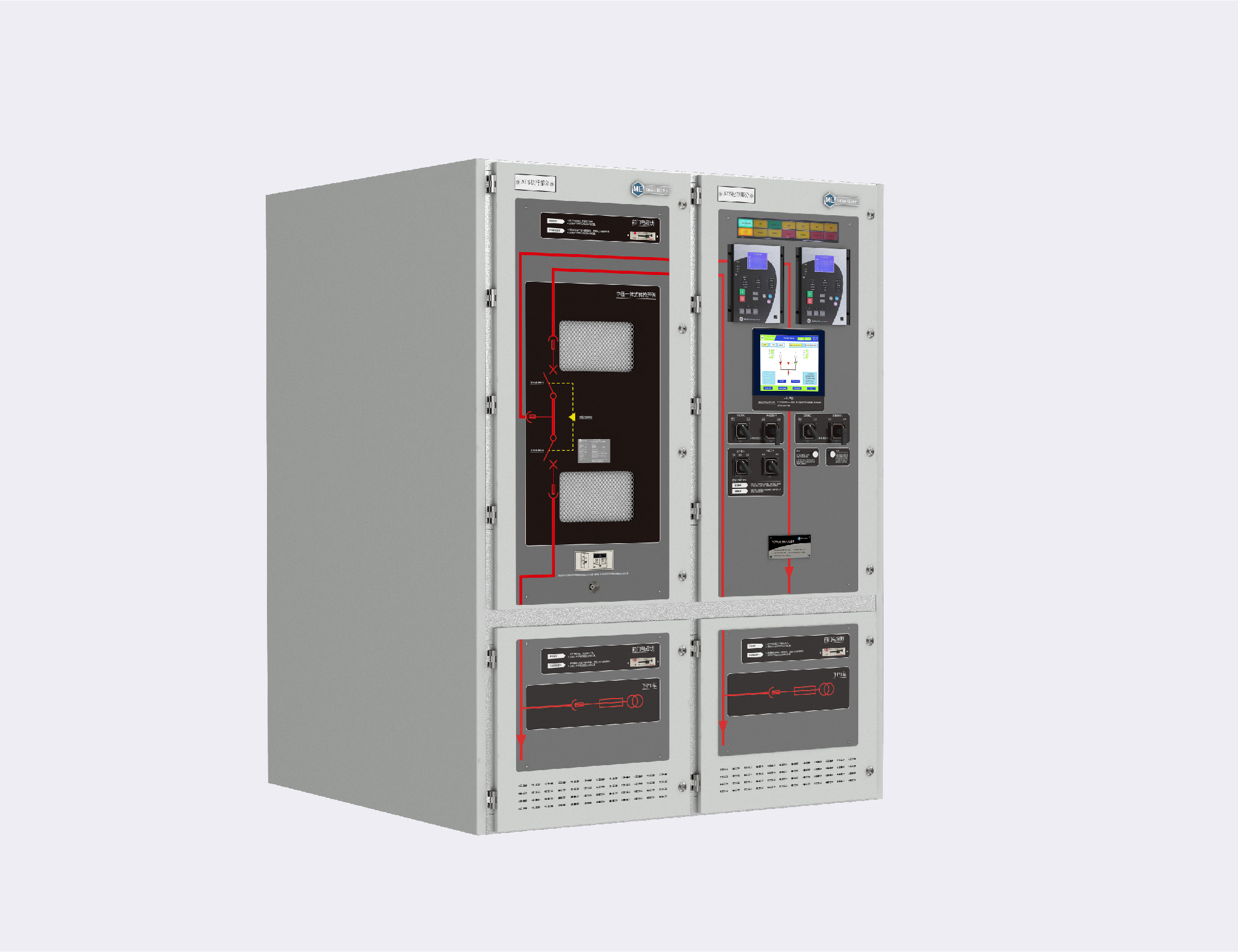

MDS9MVI系列

一体式自动转换开关柜

MDS9MVI系列中压ATS为Midas Electric自主研发一体式中压自动转换开关柜，符合《中压转换开关电器及成套开关设备》团体标准、IEC及GB相关标准，具有双重机械联锁及电气联锁开关机构设计以及控制功能。

产品特点

• 额定电流630~2500A

• 采用MDS9MVT作为执行机构，采用真空灭弧技术

• 双重机械联锁，以保障两路电源不会同时供电

• CB级中压自动转换开关设计，TC-4A级的额定转换能力

• 16000次的机械转换能力设计

• 具有双电源切换及短路保护双重功能

• 可实现市电/油机进线100ms内平稳切换

• 抽出式、模块化设计，方便检修及更换

• 中压ATS控制器，可冗余配置

• 可实现手动/自动切换模式选择

• 控制器采用DSP采样技术，每周波64点采样

• 10寸及以上HMI，全系统参数及状态显示

• 中压负载逐级投切技术

• 逆功率保护，避免供电潮流变化后油机倒送电事故

• 延时、瞬时和带方向的相、零序、接地、负序过电流、复压过流保护功能

• PT断线，跳闸回路监视

• 故障录波

• 1600x1750x2260mm框架尺寸，颜色可选

• 标准的RJ45，具有Modbus-TCP通讯协议
